| Основные характеристики | |
| Номинальный диаметр (DN), мм | 20 |
| Номинальное давление (PN), бар | 25 |

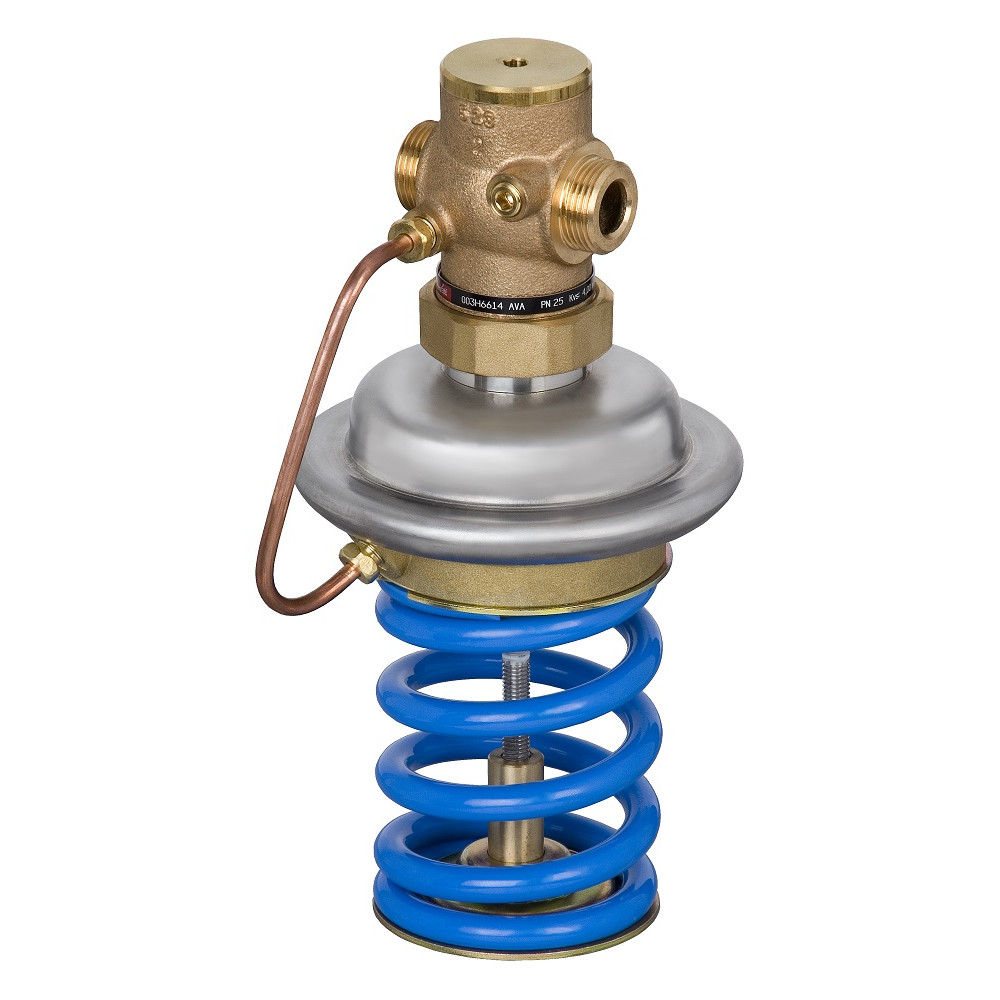

| Описание | Клапан-регулятор давления типа AVA (далее – клапан-регулятор типа AVA или клапан) предназначен для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды. |
| Максимально допустимый перепад давлений, бар | 20 |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Пропускная способность Kvs, м³/ч | 6.3 |
| Комплектность | В комплект поставки входит: клапан-регулятор давления типа AVA; паспорт (предоставляется по запросу в электронной форме); руководство по эксплуатации (предоставляется по запросу в электронной форме); инструкция. |
| Код группы | AVA |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Серия | AVA |
| Корпус | Красная бронза CuSn5ZnPb(Rg5) |
| Температура рабочей среды, °С | 2–150 |
| H, мм | 188 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов-регуляторов давления типа AVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов-регуляторов давления типа AVA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 1,0–4,5 |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| Диафрагма | EPDM |
| PH среды | 7–10 |
| Вид привода или регулирующего блока | Встроенный регулятор давления "до себя" |
| Герметичность затвора (объем протечки / класс герметичности) | 0,02% от Kvs |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Корпус регулирующей диафрагмы | верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| Коэффициент начала кавитации | ≥ 0,6 |
| Площадь диафрагмы, см2 | 54 |
| Размер резьбы а по ISO 228/1, дюймы | G 1 A |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Уплотнение | EPDM |
| цвет настроечной пружины | Синий |
| D, мм | 26 |
| R, дюймы | ¾ |
| Масса, кг, не более | 3.5 |
| Размер гайки под ключ SW, мм | 41 |
